BROCA COM BLOCO DE COROAMENTO × SAPATA ISOLADA
Caminho das cargas, esforços internos, armaduras e comportamento estrutural
Ideia central: os dois sistemas levam a carga do pilar ao terreno, mas por mecanismos diferentes. Na broca, o bloco de coroamento concentra e redireciona os esforços para o elemento profundo. Na sapata, a própria base alargada recebe a reação distribuída do solo e trabalha principalmente à flexão. |
|---|
1. Broca com bloco de coroamento

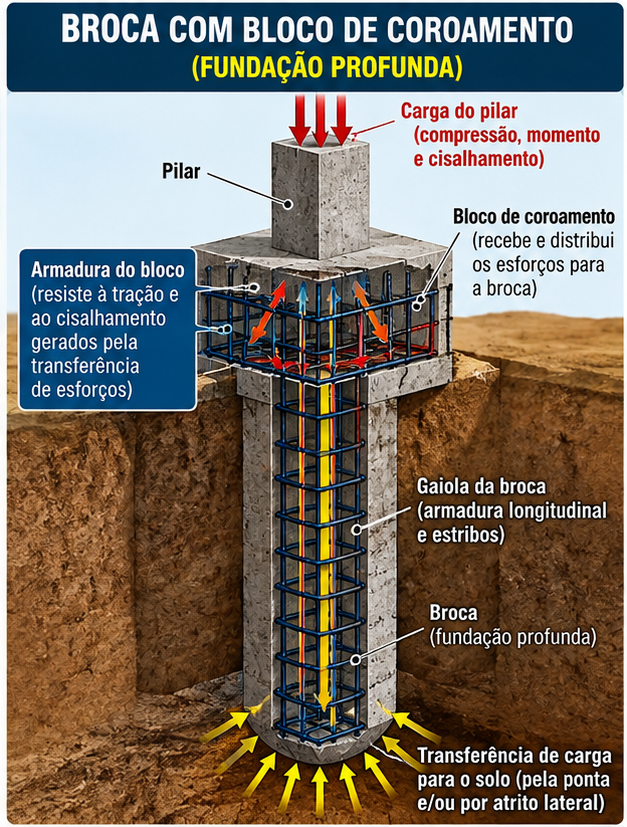

Figura 1 — Esquema de broca com bloco de coroamento e caminho simplificado das cargas.
Como esse conjunto trabalha
O pilar entrega ao bloco uma resultante que pode conter força normal de compressão, momento fletor e esforço cortante. O bloco não é apenas um aumento de volume de concreto: ele é o elemento de transição entre o pilar e a cabeça da broca.
Dentro do bloco, o fluxo de tensões é fortemente tridimensional. Em vez de imaginar somente uma viga comum em flexão, é útil pensar em regiões comprimidas de concreto — as bielas — e regiões tracionadas que precisam ser equilibradas pelas armaduras — os tirantes. A geometria, a posição da broca, a altura útil do bloco e as ancoragens mudam esse caminho de forças.
A armadura do bloco é, portanto, armadura resistente. Ela deve receber as trações previstas pelo modelo estrutural e estar corretamente ancorada. A ligação com as esperas do pilar e com a armadura da broca precisa garantir continuidade na transferência dos esforços.
A broca, por sua vez, conduz a carga para camadas mais profundas do terreno. A resistência geotécnica pode envolver parcela de ponta e parcela de atrito/aderência lateral, conforme o tipo de elemento, execução, solo e projeto.
Quando existem momentos ou ações horizontais, a distribuição de esforços fica ainda mais importante. Em blocos sobre mais de uma estaca/broca, as reações entre os elementos profundos podem deixar de ser iguais; o dimensionamento deve considerar a combinação real de ações.
Verificações importantes
- resistência das bielas comprimidas e dos tirantes tracionados;
- ancoragem das barras e transferência pilar–bloco–broca;
- cisalhamento e regiões nodais do bloco;
- resistência estrutural da broca e capacidade geotécnica do terreno;
- cobrimento, durabilidade, concretagem e controle executivo.
2. Sapata isolada

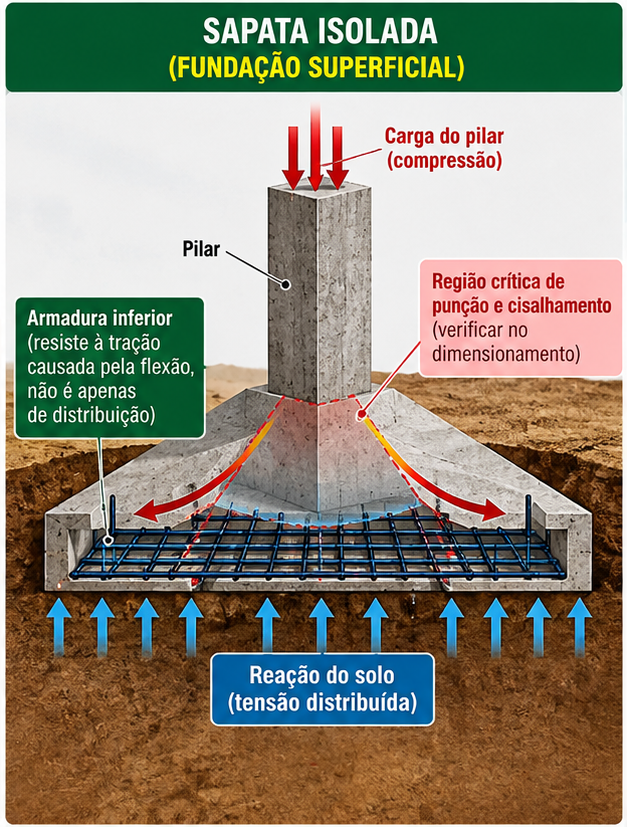

Figura 2 — Esquema de sapata isolada: carga concentrada do pilar e reação distribuída do solo.
Como a sapata trabalha
A sapata é uma fundação superficial. O pilar aplica uma carga concentrada na região central e a base da sapata amplia a área de contato, permitindo que a reação do terreno atue distribuída sob a fundação.
Do ponto de vista estrutural, as partes da sapata que avançam além das faces do pilar podem ser entendidas, de forma simplificada, como balanços submetidos à reação ascendente do solo. Isso produz flexão e, em condições usuais de carregamento gravitacional, gera tração predominante na região inferior — daí a importância da armadura inferior.
Por isso, chamar essa malha apenas de 'armadura de distribuição' pode levar a uma interpretação errada. Ela efetivamente participa da resistência à flexão e precisa ser dimensionada e ancorada para as solicitações calculadas.
Além da flexão, devem ser verificadas as tensões de cisalhamento e os mecanismos de ruptura próximos ao pilar. Dependendo da geometria e do modelo aplicável, a região de ligação pilar–sapata exige atenção especial a cisalhamento/punção e à transferência de esforços.
A reação do solo não deve ser tratada automaticamente como uniforme em qualquer situação. Excentricidades, momentos, rigidez da fundação e características do terreno podem produzir distribuição não uniforme das pressões de contato.
Verificações importantes
- pressões de contato e capacidade de suporte do solo;
- flexão nas duas direções e armadura inferior resistente;
- cisalhamento e verificação da região próxima ao pilar;
- ancoragem das barras e ligação pilar–sapata;
- recalques, geometria, cobrimento, durabilidade e execução.
3. Comparação técnica direta
Aspecto | Broca + bloco | Sapata isolada |
|---|---|---|
Tipo de fundação | Profunda | Superficial |
Caminho principal da carga | Pilar → bloco → broca → solo | Pilar → sapata → solo |
Papel da peça de concreto | Bloco redireciona/concentra esforços para o elemento profundo | Base alarga a área e distribui a carga ao terreno |
Mecanismo estrutural marcante | Bielas comprimidas e tirantes/armaduras tracionadas | Flexão da base, além de cisalhamento na região do pilar |
Armadura principal | Resiste às trações do modelo do bloco e garante ligações/ancoragens | Malha inferior resiste às trações de flexão |
Reação do terreno | Ao longo/na ponta do elemento profundo, conforme o sistema | Diretamente sob a base da sapata |
Erro conceitual comum | Tratar o bloco como simples 'cabeça' de concreto | Tratar a malha inferior como mera ferragem de distribuição |
4. Por que não se pode usar uma armadura como se fosse a outra?
Porque a armadura nasce do caminho das forças. No bloco de coroamento, a geometria e a concentração das reações da broca criam regiões descontínuas de tensão, que precisam de um modelo de transferência adequado. Na sapata, a reação do solo atua sobre uma área ampla e gera principalmente flexão da base. Mesmo que duas peças tenham dimensões parecidas externamente, trocar simplesmente uma gaiola por uma malha — ou vice-versa — não reproduz o mesmo mecanismo resistente.
Em projeto real, dimensões e armaduras não devem ser copiadas de um esquema ilustrativo. Elas dependem das cargas, geometria, materiais, sondagem e parâmetros do solo, além das verificações previstas nas normas técnicas aplicáveis e do projeto de engenharia.
5. Leitura rápida do fluxo de esforços
BROCA: carga do pilar ↓ bloco de coroamento → bielas comprimidas + tirantes tracionados → cabeça da broca ↓ elemento profundo → terreno.
SAPATA: carga do pilar ↓ sapata ↔ reação do solo ↑ → flexão da base → tração inferior resistida pela armadura + verificações de cisalhamento junto ao pilar.
